型號	（Model No.）	BL-2T-12400
軸數	No. of Axis	12軸
加工線徑	input OD of Wire	硬料hard material  Φ2.0 ～ φ4.0mm	軟料soft material Φ3.0 ～ φ6.0mm
送線輪數	No. of Feeding Round	3組
送線軸伺服電機功率	Power of Wire Feeding Motor	5.5KW
(左/右)轉線電機功率	Power of Turning Motor	2.7KW
(左/右)折角電機功率	(left/right) Angle motor power	1.0KW
(左/右)平移電機功率	(left/right) shift motor power	1.5KW
(左/右)折角升降電機功率	Power of Angle Control Motor	1.0KW
平移電機功率	shift motor power	1.0KW
夾線旋轉功率	Rotary power of the clamp	1.0KW
切刀電機功率	Power of Wire Cuter Motor	1.0KW
送線精度	Wire feeding accuracy	300mm±0.1
最大展開長度	Maximum expanded length	1000.0mm
機器重量	Weight of Machine	3800KG
輸入電源	Input Power	380V/50HZ/3PH
機器尺寸 （長度X寬度X高度）	Size of Machine	3000mm X 1500mm X 1600mm

配件名稱	品牌產地
伺服電機、編碼器	SANYO
直線滑軌	臺灣上銀
開關電源	臺灣明緯
熒光屏	臺灣友達
變頻器	臺灣臺達
數控系統	亞啟
軸承	日本NSK
減速機	德國?？ㄌ?臺灣品宏
機座材質	A3鋼料
鍵盤	羅技
電腦主板	拓普康
滾珠絲桿	臺灣上銀



 1、電源電流及電壓1秒種以上波動應保證在±5%以內，設備可以正常運行。

 2、自動送料架與主機間隔距離2000mm以上。

 3、設備配備有USB接口，可實現數據讀取。

4、電腦操作系統可以接入互連網，實現遠程控制和操作。生產效率及產量  在人機界面有顯示，達到規定產量后設備可自動停機。

 5、設備使用后齒輪箱及導軌滑塊要定期加潤滑油脂，周期60個工作日。

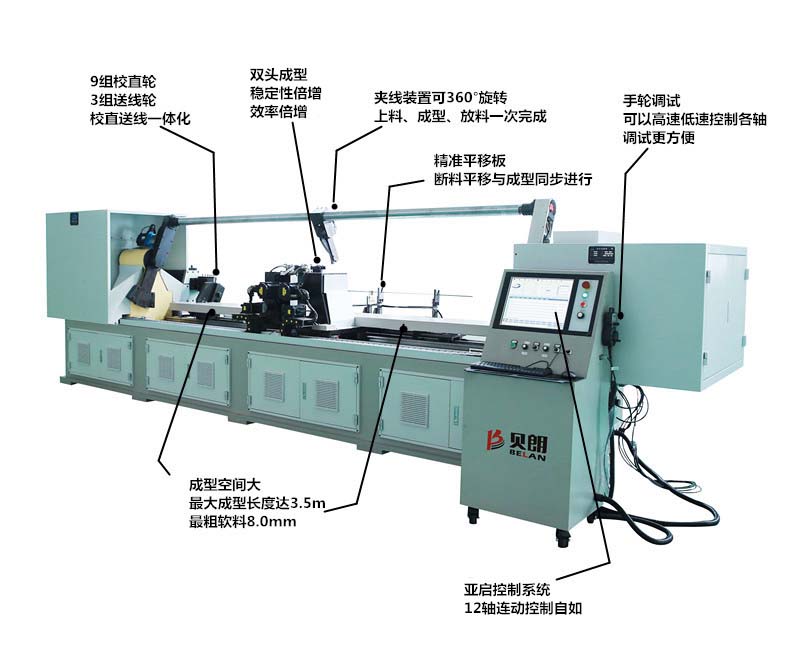

1、做長桿件類線成型穩定性高，速度快，可做1.0-3.6m長桿件一次成型。
2、為汽車后排座椅鋼絲、汽車發泡鋼絲、汽車座椅雙蛇形簧量身定制！
3、電腦開機、關機速度快、操作簡單方便。電腦界面可以邊生產邊調速邊改程序。
4、配置上采用日本進口高速電機，德國進口減速機，生產速度高于國內單頭成型機一倍以上。
5、軸承、齒輪等重要零部件采用臺灣進口配件，質保8760小時，設備耐用可靠。
6、精密度高，可以做1.5- 8.0mm 線徑范圍內的線材成型產品，誤差降到0.1 mm
7、鋼絲對接機的配套使用，讓機臺的換線操作更方便。
8、可以連入互聯網，通過手機或電腦連入WIFI實現遠程控制，售后服務更方便。

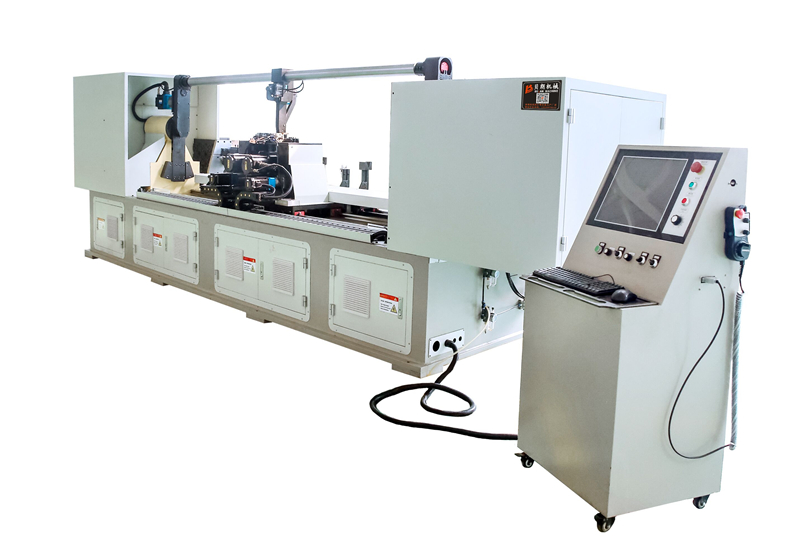

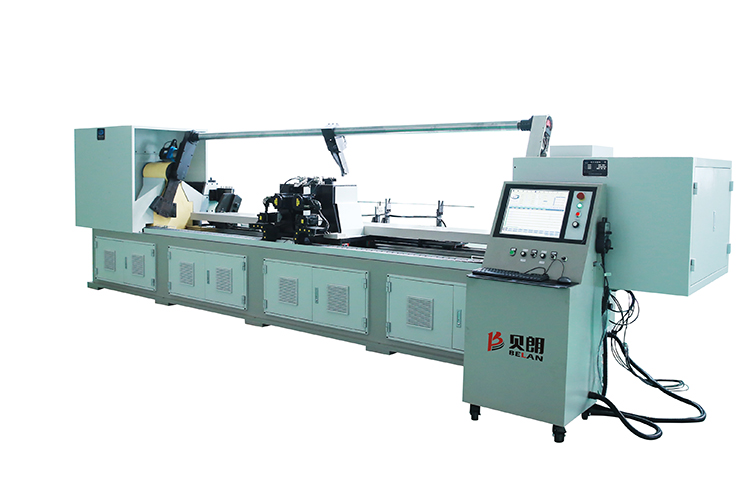

        雙頭線材折彎?rùn)C(jī)BL-2T-12400主要應用于汽車零部件行業，其中包括汽車后排注意鋼絲、汽車發泡鋼絲、汽車座椅雙蛇形簧等大桿件線材成型。



 1、正確安裝擺放
     機臺放置車間后，需要充分的地線接地，生產廠家在運輸過程中，有帶木板墊底的，需要把木板拿掉，墊上膠墊，這樣做的目的是防止線材成型機生產過程中，不會因機臺運行產生震晃。
   2、定期加機油和黃油
     加油的位置主要是卷曲、送線箱、和傳動齒輪等地方，長期保持雙頭線材折彎?rùn)C(jī)部分的磨合處有機油的潤滑，一般一個星期要檢查一次黃油；
   3、保持機臺的清潔
     每天下班前，員工需要把線材成型機表面擦拭干凈，如果長期不清潔，油污累積，會有電路參數發生改變的可能性，還有灰塵的長期侵蝕，讓機臺表面老化，影響美觀；
   4、正常操作使用
     特別注意盡可能不要生產超出線徑范圍的產品，以免降低設備的精度。機臺需要放置在通風和干燥的地方，防止受潮生銹或者損毀電路。能夠做到及時用心的機臺保養，既可以保持線材成型機的精度和穩定性、延長使用壽命，還可以減少機臺的返修率。
