線徑種類:銅排、鋁排、母排、裸排、電池排、漆包線、
包束線
生產線徑:厚度:2.0-5.0mm;寬度:8.0-30mm

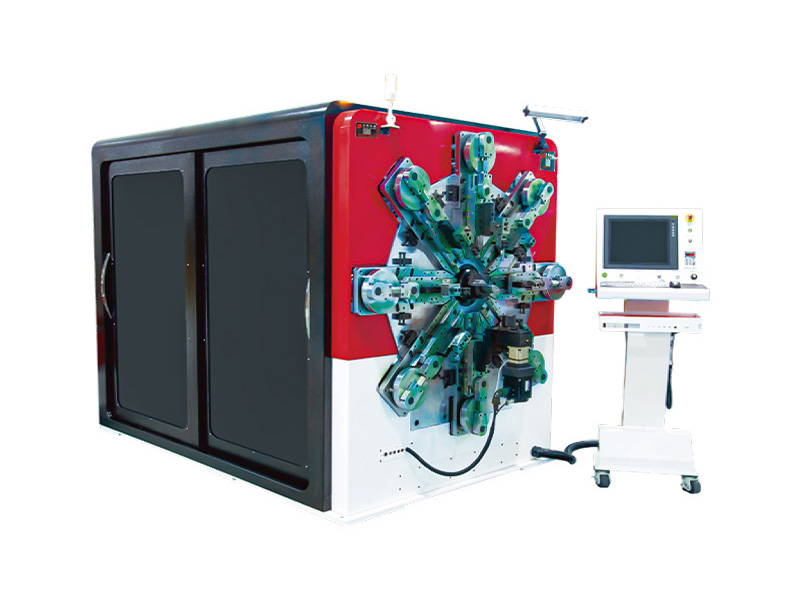

產品特點:該設備專門針對銅、鋁排自動折彎成型的一款設備,適用于生產新能源汽車銅鋁排、母排、配電箱銅鋁排、漆包線、包束線、裸排、電池排、動力電池模組等行業。
型號項目 | 銅鋁排激光去皮一體機 BL-TP-30-5E |
銅鋁排激光去皮一體機45-6E |
加工線徑 |
厚度:2-5mm 寬度:5~30mm |
厚度:2-8mm; 寬度:8-45mm |
軸數 | 12-14軸 | 12-14軸 |
履帶送線
|
一套 | 一套 |
送線軸伺服電機功率
|
4.5KW |
4.5KW |
轉線軸伺服電機功率
|
2.7KW |
2.7KW |
伺服剪電機功率
|
1.0KW |
1.0KW |
卷曲軸伺服電機功 | 1.5KW | 2.0KW*2 |
手臂軸伺服電機功率
|
1.5KW | 2.0KW*6 |
手臂軸伺服電機功率 | / | 5.5KW*2 |
機器重量
|
5300kg |
6500kg |
輸入電源 |
三相380V(±20V)
|
三相380V(±20V) |
機器尺寸(長X寬X高)
|
3300*2100*2450mm |
3300*2200*2500mm |
激光器類型 |
CO2和光纖
|
|
支持扁線截面尺 |
≤35mm*5mm
|
|
一次剝皮長度 |
≤5-120mm
|
|
外包絕緣層材質 |
縮醛、聚酯、改性聚酯、聚酯亞胺,聚酰亞胺
|
|
激光設備功率 |
約20KW
|
|
電源需求 |
AC220V、50/60HZ
|
|
激光器 |
50W光纖(2個) 350-600W CO2(2個) |
|
伺服電機 |
松下伺服電機(4個) |
|
電氣系統 |
施耐德、歐姆龍等同等品牌 |
|
煙塵凈化機 |
YM-2000(1個) |

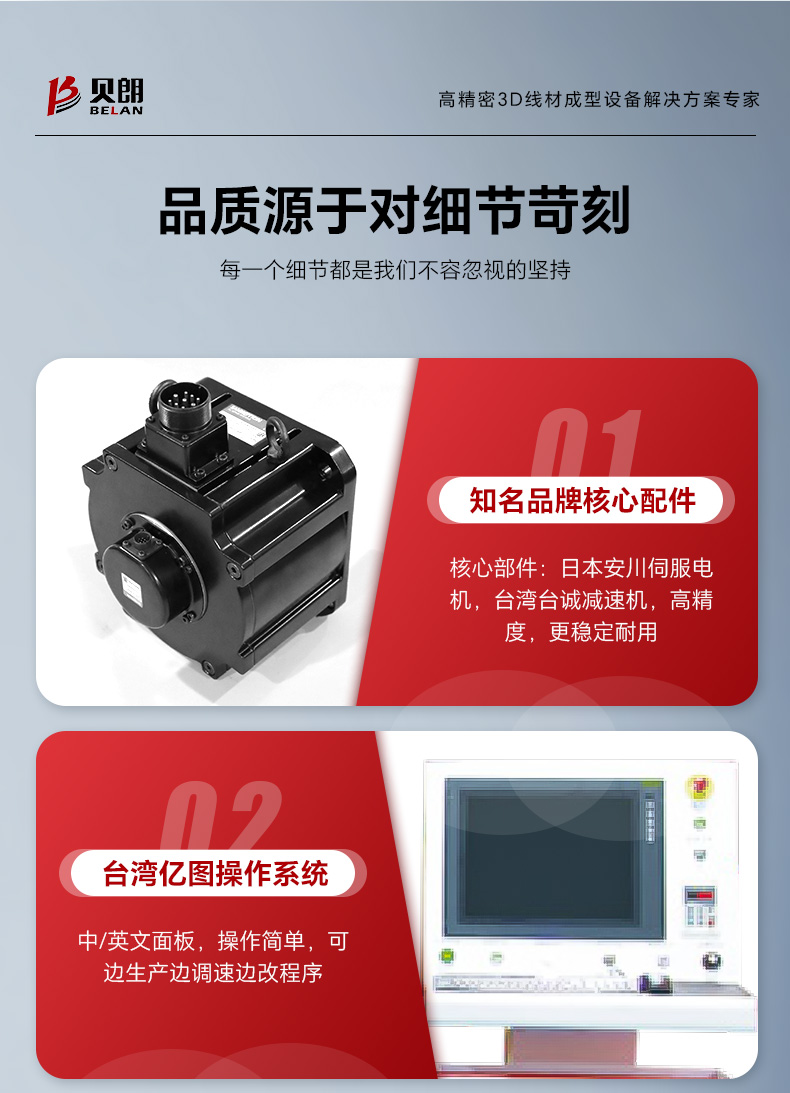

1、采用電腦控制系統和進口伺服電機。

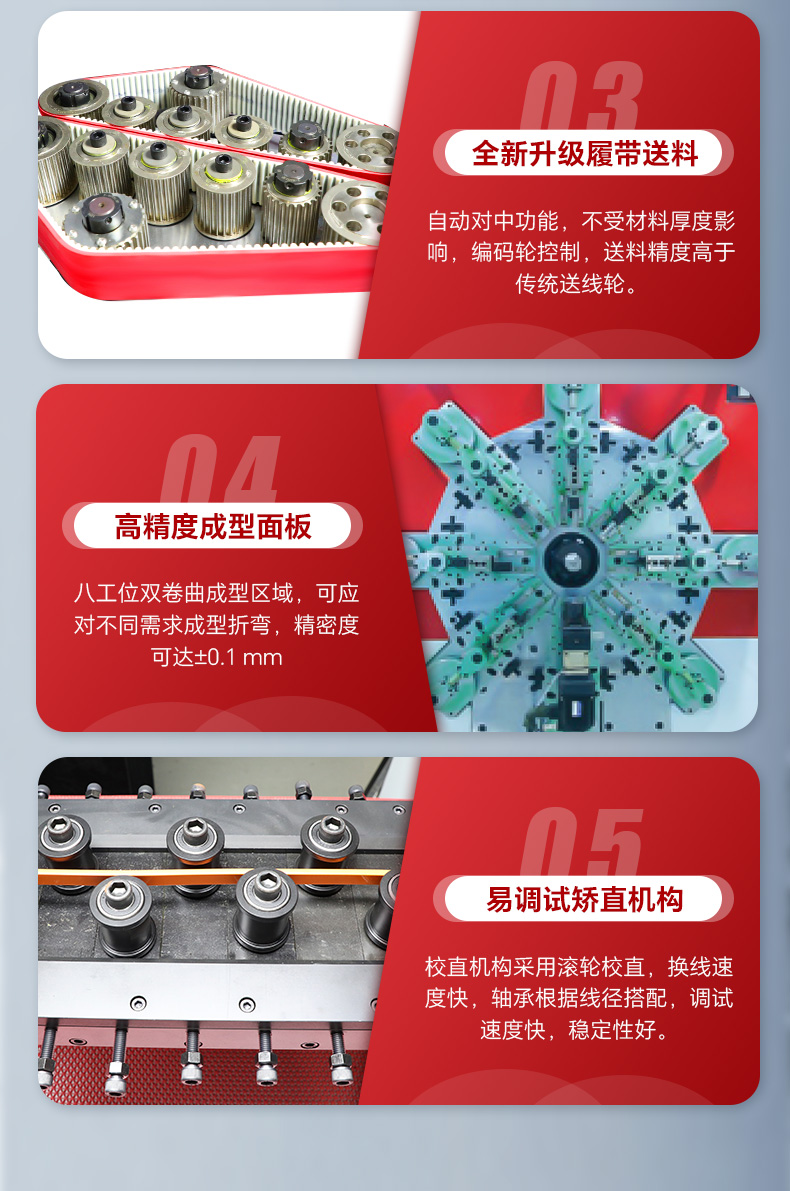

2、設備采用履帶送料,代替?zhèn)鹘y(tǒng)送線輪,不同線徑無需更換送線輪。履帶送料,具備自動對中功能,不受材料厚度
影響直接使用;同時自帶編碼輪控制,送料精度高于傳統送線輪。
3、去皮采用4個激光頭同時運行,快速去除絕緣層,去皮過程可將銅鋁排頭尾同時去掉。
4、激光核心配件采用德國進口。
5、同步帶采用意大利進口,耐磨損,更換方便。
6、電腦為中文、英文(可選任意2種)鍵面,操作簡單,定位準確,所有電機可同步或單獨運行
7、當無線、斷線、繞線時有自動停機報警功能,增加設備的安全性能(設備采用立式線架)
8、可根據產品需求增加沖壓、倒角、切槽、鋸切等等。
9、節省人工周轉,提高生產效率。

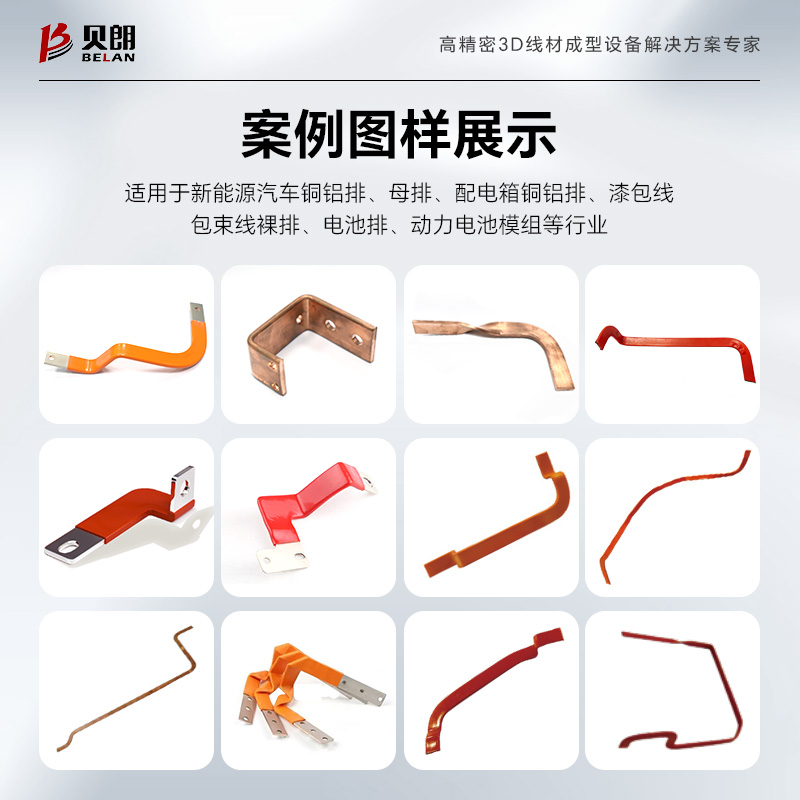

10、該設備專門針對銅、鋁排自動折彎成型的一款設備,適用適用于生產:新能源汽車銅鋁排、母排、配電 箱銅鋁
排、漆包線、包束線、裸排、電池排、動力電池模組等行業。
