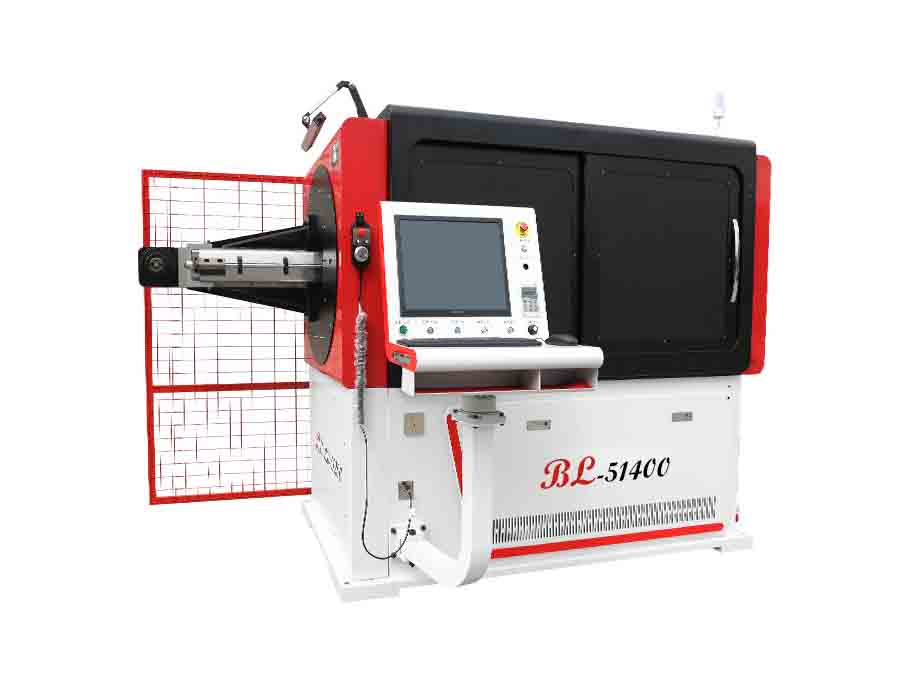

3D轉頭線材折彎機 BL-3D-51400

線徑種類：鐵線、鐵絲、不銹鋼絲、鋼線、金屬線材

線經范圍：硬料：Φ5.0～φ10.0

軟料：Φ5.0～φ14.0

產品特點：適用于生產汽車零部件、汽車門鎖拉桿、工藝品金屬線、廚具餐具支架、倉儲籠、超市貨架、手推車等線材成型產品；送線箱采用四組同步送線，并自帶精度檢測裝置，保證送線精度及穩定性。

型號		BL-3D-51400
控制軸數		5軸
生產線徑		硬料：5.0～10.0 軟料：5.0～14.0
加工行程		650mm
總功率		19.4kw
送線電機功率		7.5KW
送線精度		300mm±0.1mm
切刀電機功率		1.5KW
轉臂電機功率		4.4KW
最大送線速度		90米/分鐘
升降電機功率		1.0KW
折角電機功率		5.0KW
機器重量		4600KG
折角精度		90°±0.2°
工作電壓		三相380V（±20V）
機器尺寸(長寬高)		3800X2200X2000mm
自動送線架
	最大承重	2000kg
	圓盤直徑	Φ2000mm
	電機功率	2.2kw
	重量	1600kg
	尺寸（長寬高）	240024001800mm

1、采用電腦控制系統和進口伺服電機。

2、電腦為中文、英文（可選）界面，易操作，定位準確，所有電機可同步或單獨運行。

3、送線箱采用四組同步送線，并自帶精度檢測裝置，保證送線精度及穩定性。

4、根據顯示屏上的工作情況，可以對產品的角度、長度、參數等進行修正。

5、當無線、斷線、纏線時有自動停機設計及線架自動加速功能，令生產更輕松有效。

6、適用于生產：汽車座椅骨架、遮陽板骨架、汽車門鎖拉桿、工藝品金屬線、廚具餐具支架、倉儲籠、超市手推

車、超市貨架等線材成型產品。

主要部件	品牌	產地
伺服電機	SANYO/安川	日本
直線滑軌	上銀	臺灣
轉臂減速機	臺城/三凱	臺灣/浙江
折角減速機	臺城/三凱	臺灣/浙江
升降減速機	紐卡特	德國
軸承	NSK/IKO	日本
直線滑軌	上銀	臺灣
電腦系統	拓普康	廣東
機座材質	A3鋼料	廣東
變頻器	匯川	深圳
備注：
1.生產線程 5.0-14.0mm為軟料，軟料抗拉強度≤500N
2.生產線程 5.0-10.0mm為硬料，硬料抗拉強度≤1700N
3.線架與主機之間的間隔距離為2500mm
